Technologie scada intelligente pour le transport

De l’expérience à la plateforme produit

Bouygues Energy & Services a choisi Ignition comme fondation pour son socle de services Smart Mobility Platform (BYES-SMP) ; commandé par la Direction Produits et Nouvelles Technologies de Bouygues Énergies & Services (BYES),  il s’agit de fournir une solution logicielle adaptée pour le secteur de la mobilité intelligente pour les systèmes de contrôle et de gestion des tramways / métros et des routes / tunnels.

Ce projet est la première étape d’une série de plates-formes logicielles destinées à répondre aux besoins du secteur de la mobilité intelligente ainsi que d’autres secteurs, tels que les villes et les énergies intelligentes. Bouygues Énergies & Services a commencé à utiliser Ignition en 2011 dans différents domaines : énergie, tunnels, transports en commun, eau et assainissement. Après un projet d’envergure impliquant des routes et huit tunnels routiers et plusieurs années d’expérience et d’apprentissage, Bouygues a décidé de mieux formaliser son savoir-faire avec Ignition.

Besoins de la plateforme Smart Mobility

BYES-SMP doit répondre à plusieurs critères :

  • Conception standard et fonctions préconfigurées
  • Conformité aux changements
  • Haut niveau de réutilisabilité pour de multiples projets : Concevoir, exploiter, réutiliser et améliorer
  • Conception entièrement orientée objet
  • Plate-forme ouverte à interfacer avec les équipements et systèmes au moyen de protocoles standard : RTSP H264, ONVIF, SIP (VOIP), MP3, SNMP, Cartographie
  • Haute fiabilité et redondance de tous les systèmes pour assurer la sécurité de l’utilisateur
  • UI/UX convivial, aspect et convivialité modernes, concept de navigation avancé
  • Moniteur à écran simple ou double HMI/GUI

Une solution modulaire pour une configuration aisée, rapide et fiable

BYES-SMP repose sur 4 piliers :

  1. Le Configurateur : modèle de données de l’équipement ; il permet de créer la structure des données à partir d’une définition dans une feuille de calcul ou une base de données. Un ensemble de scripts génèrent les modèles de données et créer des instances automatiquement.
  2. Le Core : le moteur des fonctions standardisées. C’est un ensemble de fonctions et de services standards, prêts à l’emploi comme la navigation, la gestion des alarmes, les journaux, les rapports, etc.
  3. Les modules : modules complémentaires pour activer et connecter Ignition. Ce sont des options qui permettent d’étendre les fonctionnalités de base d’Ignition comme le CCTV, la sonorisation, l’interphonie, le système de gestion de réseau, le système de signalisation, etc.
  4. enfin, l’application qui est le projet personnalisé adapté aux besoins du client

Le tramway T9 de Paris

La plate-forme Bouygues Energy & Services – Smart Mobility Platform (BYES-SMP) est le fruit du retour d’expérience et du partage d’expériences de plusieurs grands projets utilisant notamment Ignition : CTM L2 Marseille (Prix Firebrand à l’ICC 2017) et le tramway d’Avignon.

Le projet de tramway T9 à Paris était le candidat idéal pour mettre en oeuvre toutes les fonctions et modules du BYES-SMP ; il gère les systèmes de sécurité et de gestion du trafic à la salle de contrôle afin d’assurer la sécurité et la sûreté des clients et d’améliorer l’expérience de mobilité.

Grâce à BYES-SMP :

  • Tous les systèmes (vidéo, sonorisation, interphonie, interphonie, gestion de réseau) et les équipements IP sont interconnectés en temps réel à la salle de contrôle.

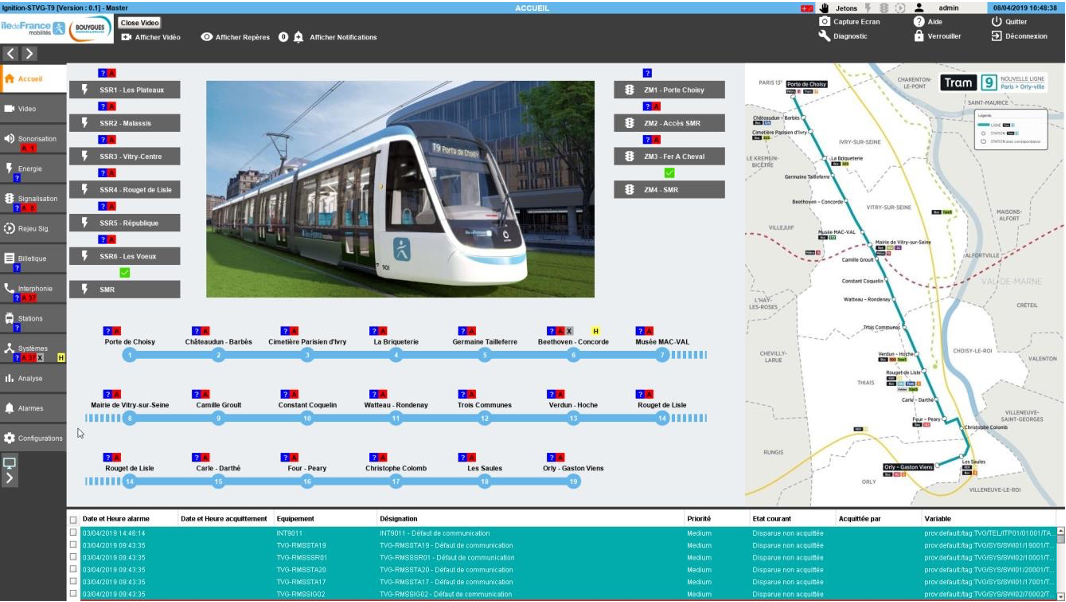

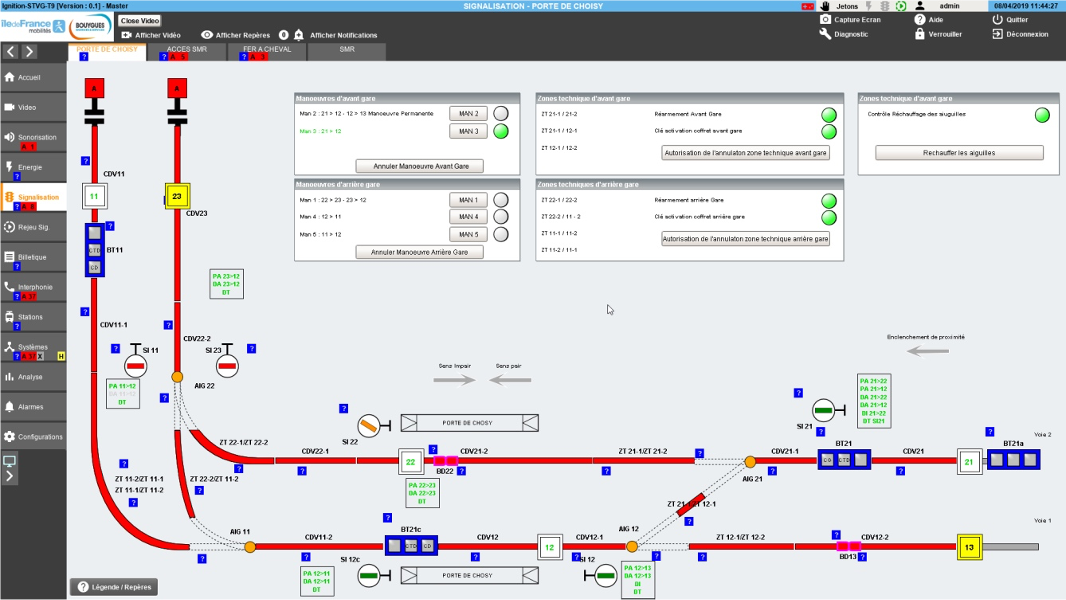

  • L’expérience de l’opérateur avec une IHM unifiée pour surveiller et contrôler tous les équipements.
  • L’IHM est facile à utiliser pour l’exploitation et la maintenance, le dépannage et le diagnostic avancé des systèmes et équipements.

Chiffres clés

  • Tags : 60,000
  • Clients : 5
  • Équipements : 150 (Modbus TCP et SNMP)
  • Bases de données : 3 MySQL 8 (Réplication de groupe)
  • Écrans : 50
  • Alarmes : 10 000
  • Architecture : Architecture Ignition standard avec redondance
  • Données historiques : 3 millions de lignes par mois, 15 000 tags

Renseignements supplémentaires

L’architecture du tramway T9 Paris utilisant la plateforme BYES – Smart Mobility Platform est composée de :

  • 2 serveurs redondants Ignition VM Windows 2016 avec plus de 60.000 tags
  • 3 serveurs VMware avec plus de 40 machines virtuelles pour l’hébergement de tous les sous-systèmes
  • 5 doubles écrans Clients Ignition
  • 19 Stations
  • 120 caméras vidéo CCTV
  • 6 automates Schneider M340 pour le contrôle de l’énergie
  • 4 automates Schneider M340 pour la commande de signalisation
  • 20 E/S Modbus TCP distribué en réseau
  • 50 commutateurs en réseau Huawei (1 backbone et 4 anneaux)
  • 50 téléphones VoIP
  • 20 amplificateurs audio
  • 40 distributeurs de billets
  • 1 mur d’images 8 x 49 pouces

Pour en savoir plus :

Le projet à l’ICC 2019 : https://icc.inductiveautomation.com/archive/videos/2019/discover-gallery/bouygues-energies-services

Intégrateur :www.bouygues-es.com
