Ignition Edge Panel

Transformez n’importe quel écran en une IHM compatible IIoT

Évitez les pénuries de la chaîne d’approvisionnement et la hausse des prix des nouveaux matériels IHM et des périphériques réseau. Avec Ignition Edge Panel, vous pouvez facilement ajouter des fonctionnalités IHM à n’importe quel panneau PC pour contrôler les processus et afficher les données en temps réel à la périphérie. Edge Panel est un logiciel que vous pouvez installer directement sur un appareil pour développer rapidement une solution IHM robuste qui se connecte et transmet des données à un courtier MQTT ou à d’autres sources de données ou applications.

Edge Computing complet : connectez, concevez et visualisez

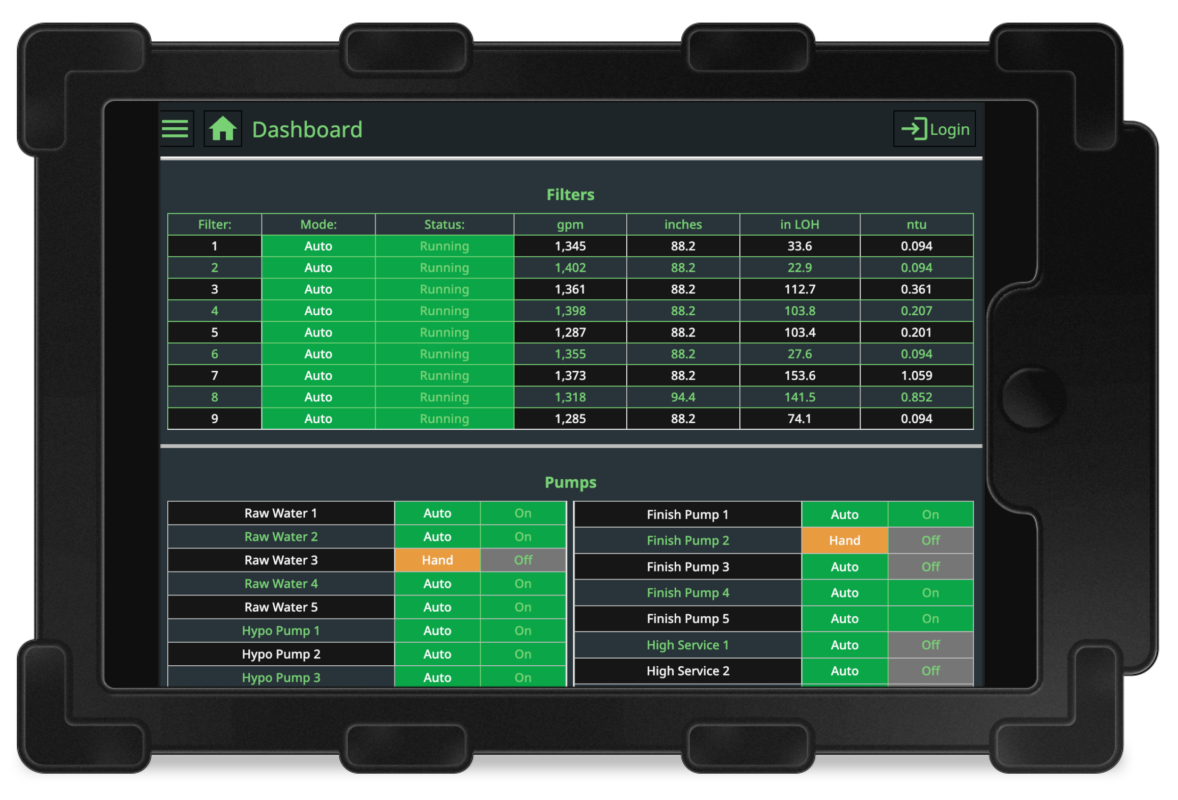

Edge Panel comprend de puissants outils de développement pour créer vos propres écrans IHM. Sa suite de pilotes permet des connexions rapides à n’importe quel appareil industriel et son concepteur intégré vous permet de créer des tableaux de bord entièrement personnalisés. Choisissez entre Perspective (2 sessions) ou Vision (un client local et un client distant) comme système de visualisation et créez des systèmes de contrôle locaux compatibles avec l’industrie 4.0.

Capturer et transmettre des données de terrain à un serveur MQTT

Parce qu’il inclut toutes les fonctionnalités de notre solution Edge IIoT , Edge Panel permet de capturer et de distribuer facilement et à moindre coût des données de terrain critiques à la périphérie de votre réseau. Configurez une infrastructure de traitement de données sécurisée orientée messages à l’aide du protocole MQTT de publication et d’abonnement . Reliez ensuite les données des appareils distants à l’atelier et publiez-les sur un serveur MQTT ou un autre point de terminaison largement accessible.



Sécuriser un bon plan de secours (client local)

Utilisez Edge IIoT comme gateway d’agent distant pour synchroniser les données et gérer les processus via un serveur Ignition central. Conçu pour fonctionner en tandem avec Ignition, Edge IIoT comprend des tags et des connexions illimitées pour les pilotes inclus, ainsi que la possibilité d’exécuter des scripts et de créer des API REST.

Architectures Ignition Edge Panel

Le modèle de déploiement Web centré sur le serveur d’Ignition vous permet de créer des architectures flexibles qui s’adaptent facilement à vos besoins de croissance. Boostez les fonctionnalités IHM en périphérie et transmettez des données sans ajouter de nouvel équipement à l’aide d’Ignition Edge Panel.

IHM autonome

Utiliser Ignition Edge Panel pour créer une IHM autonome à la périphérie du réseau.

    Diagramme d’architecture

Une solution — de multiples capacités Edge

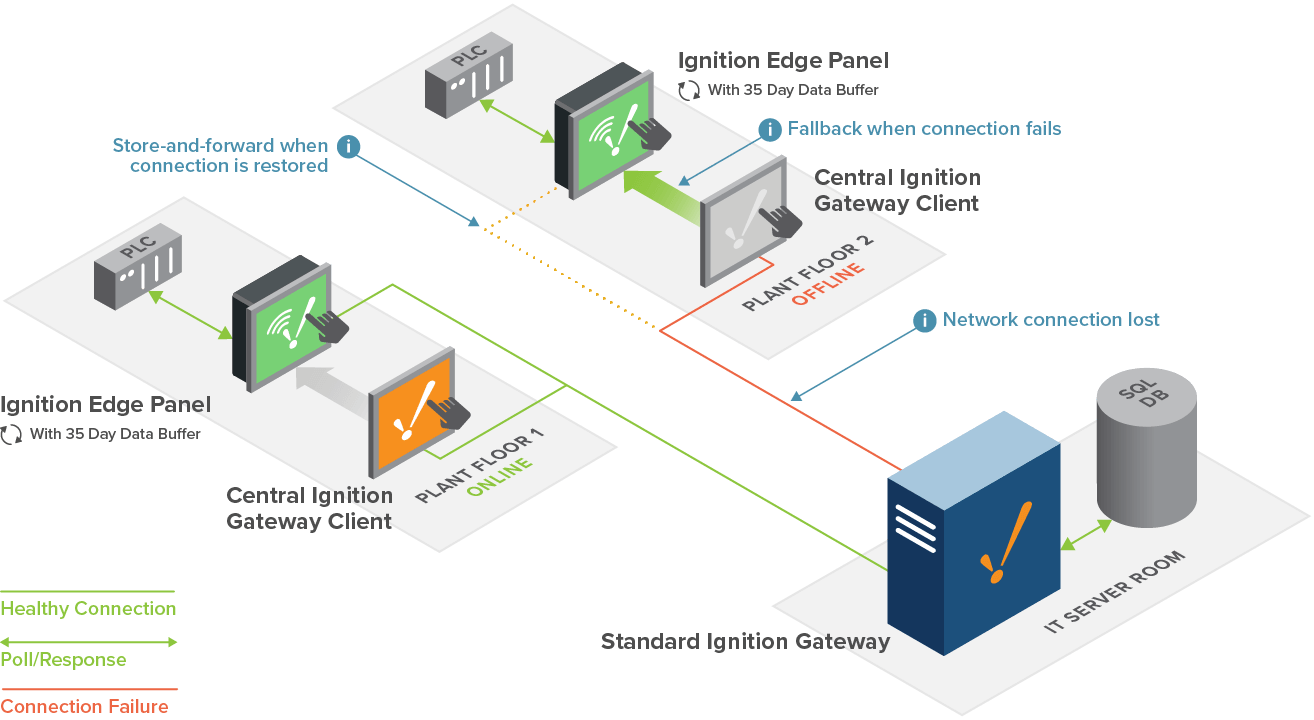

Hub-and-Spoke avec repli du client local

Ignition Edge Panel ajoute une solution de secours client locale à une architecture en étoile. Edge Panel fournit une visualisation en périphérie, une mémoire tampon de données de 35 jours pour mettre en cache les données PLC lorsqu’une connexion réseau est interrompue et une fonctionnalité de stockage et de transfert lorsque la connexion est rétablie.

    Diagramme d’architecture

Une solution — de multiples capacités de pointe

Systèmes d’exploitation pris en charge

  • Windows Server 2016/2019/2022
  • Windows 10/11
  • macOS (10.16+)
  • Linux (prise en charge des distributions populaires, testé avec Ubuntu 20.04)

Exigences

  • 1024 Mo de RAM
  • 1 Go d’espace disque libre
  1. Les produits Ignition Edge ne peuvent pas être installés sur une passerelle Ignition centrale.
  2. La mémoire tampon de données de 35 jours du panneau Ignition Edge est basée sur une utilisation moyenne des données. La mémoire tampon de données est limitée à 10 millions de lignes et n’inclut pas la prise en charge des bases de données.
  3. Certaines fonctionnalités nécessitent l’installation du module EAM sur la passerelle d’allumage centrale.
  4. Ignition est compatible avec tous les systèmes d’exploitation compatibles Java 17. La prise en charge complète n’est proposée que pour les systèmes d’exploitation répertoriés.
  5. Les exigences varient selon l’utilisation.

Découvrez ce que Edge Panel peut faire pour vous

Découvrez comment Edge Panel transforme les appareils en IHM autonomes et visualise les données Edge.



Planifiez une démonstration gratuite
